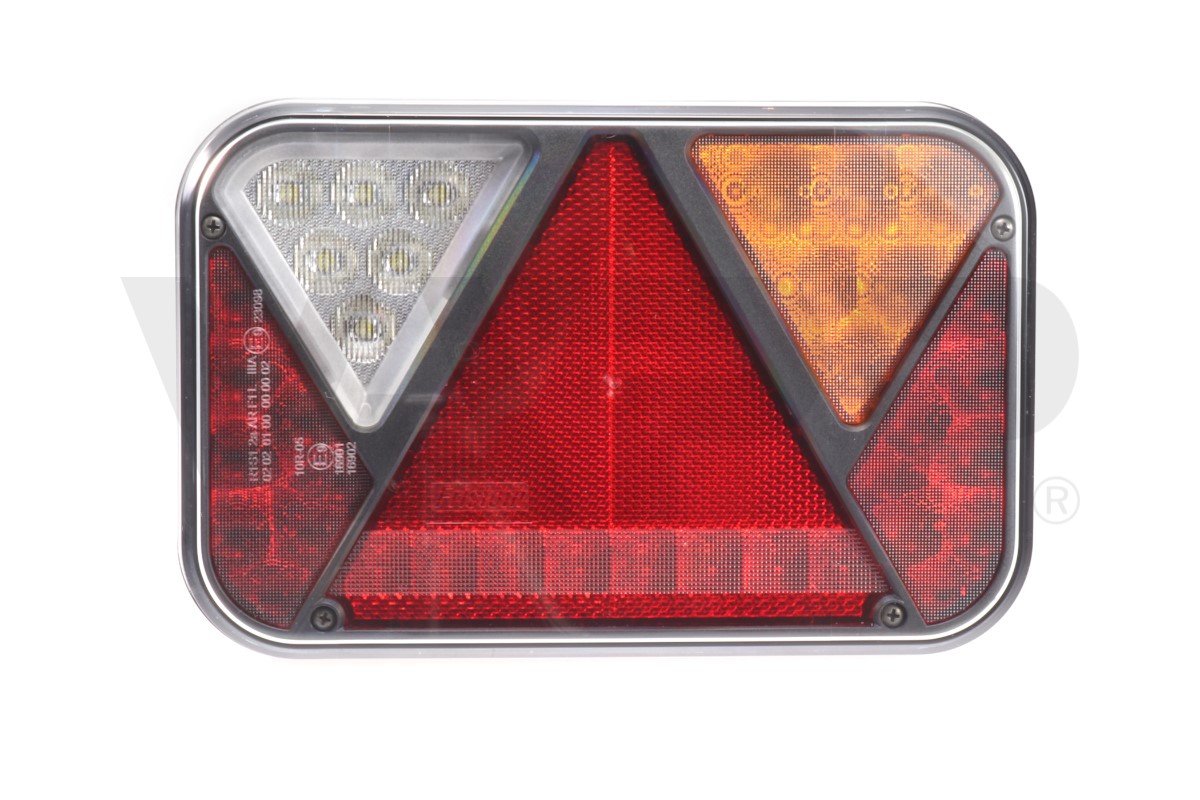

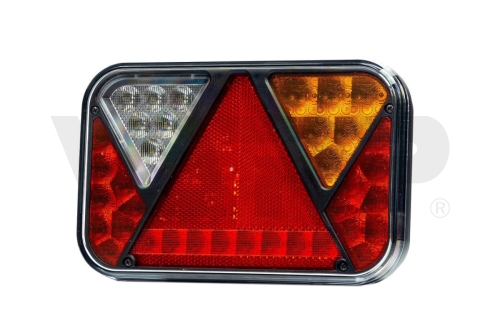

Združené svetlo Fristom FT-270 LED 12V, P-BL/BR/KO/CO/RZ, int. kontrolbox, baj5, IP68
Združené svetlo FT-270 v LED vyhotovení. Tento variant lampy má zabudovaný kontrolbox, ktorý zaisťuje správne fungovanie svetla bez nutnosti použitia externého kontrolboxu. Viac o fungovaní kontrolboxov sa dočítate tu .
POZOR! Svietidlo je určené iba na vozidlá s prevádzkovým napätím 12 V.
Schéma zapojenia bajonetov:
| ROZSAH | |
| hĺbka (mm) | 50 |
| hmotnosť (kg) | 0,5 |
| rozstup montážnych skrutiek/otvorov (mm) | 152 |
| šírka (mm) | 200 |
| výška (mm) | 130 |
| výrobca | Fristom |
| typ lampy | LED |
| prevádzkové napätie | 12 V |
| brzdové svetlo | áno |
| integrovaná odrazka | áno |
| hmlové svetlo | nie |
| osvetlenie EČV | áno |
| blinker | áno |
| zadné obrysové svetlo | áno |
| spätné svietidlo (cúvačka) | áno |
| typ odrazky | netrojuholníková |
| typ blinkra | štandardný |
| typ vstupu (pripojenia) | konektor |
| typ konektora | bajonet 5 pinov |
| integrovaný kontrolbox | áno |
| krytie | IP68 |
| určenie strany | pravá |
| dynamický blinker | nie |
| homologácia | áno |
| materiál | plast |
| teplotná odolnosť max. (°C) | 55 |
| uchytenie svietidla | 2x šroub M6 |
| vymeniteľné sklo | nie |
| ROZSAH | |
| hĺbka (mm) | 50 |
| hmotnosť (kg) | 0,5 |
| rozstup montážnych skrutiek/otvorov (mm) | 152 |
| šírka (mm) | 200 |
| výška (mm) | 130 |
| výrobca | Fristom |
| typ lampy | LED |
| prevádzkové napätie | 12 V |
| brzdové svetlo | áno |
| integrovaná odrazka | áno |
| hmlové svetlo | nie |
| osvetlenie EČV | áno |
| blinker | áno |
| zadné obrysové svetlo | áno |
| spätné svietidlo (cúvačka) | áno |
| typ odrazky | netrojuholníková |
| typ blinkra | štandardný |
| typ vstupu (pripojenia) | konektor |
| typ konektora | bajonet 5 pinov |
| integrovaný kontrolbox | áno |
| krytie | IP68 |
| určenie strany | pravá |
| dynamický blinker | nie |
| homologácia | áno |
| materiál | plast |
| teplotná odolnosť max. (°C) | 55 |
| uchytenie svietidla | 2x šroub M6 |
| vymeniteľné sklo | nie |
Dobrý den, chtěl bych vyměnit svítilny JOKON 830 za tyto světla. Na vozíku mám ale světla RZ vyvedeny ven samostatně. Chtěl bych se zeptat, tato svítilna má v sobě kontrol box, tedy nebude mi na autě svítit kontrolka žárovky. A co v případě, že vyvedu ze svítilny ještě vývod pro led osvětlení RZ a v této svítilně nebude aktivovaný. Jak to zapojit? V zástrčce přece není samostatný přívod osvětlení RZ. Ta je spojená s koncovými světly. Jak se to dá provést, aby mi nesvítila na autě porucha? Nebo je něaká led svítilna s vývodem pro led osvětlení RZ? Děkuji
Dobrý den.
Kontrolbox je ve svítilně integrován, ovšem zda bude svítilna bez problému fungovat specificky za vaším autem bohužel nejde 100% říci předem. Existuje nespočet kombinací značek, modelových řad, generací a výbav automobilů, a kompatibilita není jistá pro všechny kombinace. Proto je vhodné produkt před montáží na přívěs za autem vyzkoušet. Obecně máme pozitivní zkušenost a za naprostou většinou aut tyto svítilny bez potíží fungují. Ovšem výjimky se i tak najdou. V případě, že by za autem svítilny nefungovaly správně, můžete je samozřejmě vrátit, pokud nebudou poškozené. Zkoušku doporučujeme provést ještě před montáží svítilen na přívěs, aby se zabránilo případnému poškození, které by mělo vliv na vrácení zboží.
Samostatné osvětlení registrační značky nemusí mít kontrolbox, protože se napojuje na stejný vodič, jako obrysové světlo. Vodič pro obrysovku bude "zatížen" kontrolboxem svítilny, takže pokud zaměníte ještě žárovkové osvětlení RZ za LEDkové, nebude to mít na fungování žádný vliv.
Samostatné osvětlení registrační značky se obvykle napojuje výše uvedeným způsobem, tedy jeden pól na obrysové světlo sdružené svítilny a jeden na její kostru. Napojení lze udělat přímo v bajonetu kabeláže. Existují i bajonety s bužírkou pro dva kabely - jeden pětižilový vstupní kabel a jeden dvoužilový ven ke svítilnám pro osvětlení RZ: https://www.vapp.cz/zastrcka-bajonet-jokon-5-polovy-2-vyvody-p31269/?sti=962570&vid=322
Pokud neměníte i celou kabeláž na přívěsu, mělo by jít snadno ustřihnout kabel původního osvětlení RZ a napojit jednoduše nové na jeho místo.
Pokud byste měl přívěs se samostatnými předními či bočními obrysovými světly, tak na něm s největší pravděpodobností bude kabeláž s vývody pro tato osvětlení, něco jako tato: https://www.vapp.cz/kabelaz-7-65-m-7-pol-zastrcka-s-prednimi-vyvody-qs150-baj5-jokon-p358/?sti=962613
Na vývody se pak napojují jednotlivá obrysová světla, a právě i osvětlení registrační značky.
Případně můžete montáž svěřit našemu servisu. V případě zájmu se můžete objednat na telefonu 603 924 555.
- - LED diody
- - Kontrol box (auto nehlásí chybu)
- - Náhrada za FT-088
- - Snadná montáž
- - Potřeba převrtat díru pro konektor
