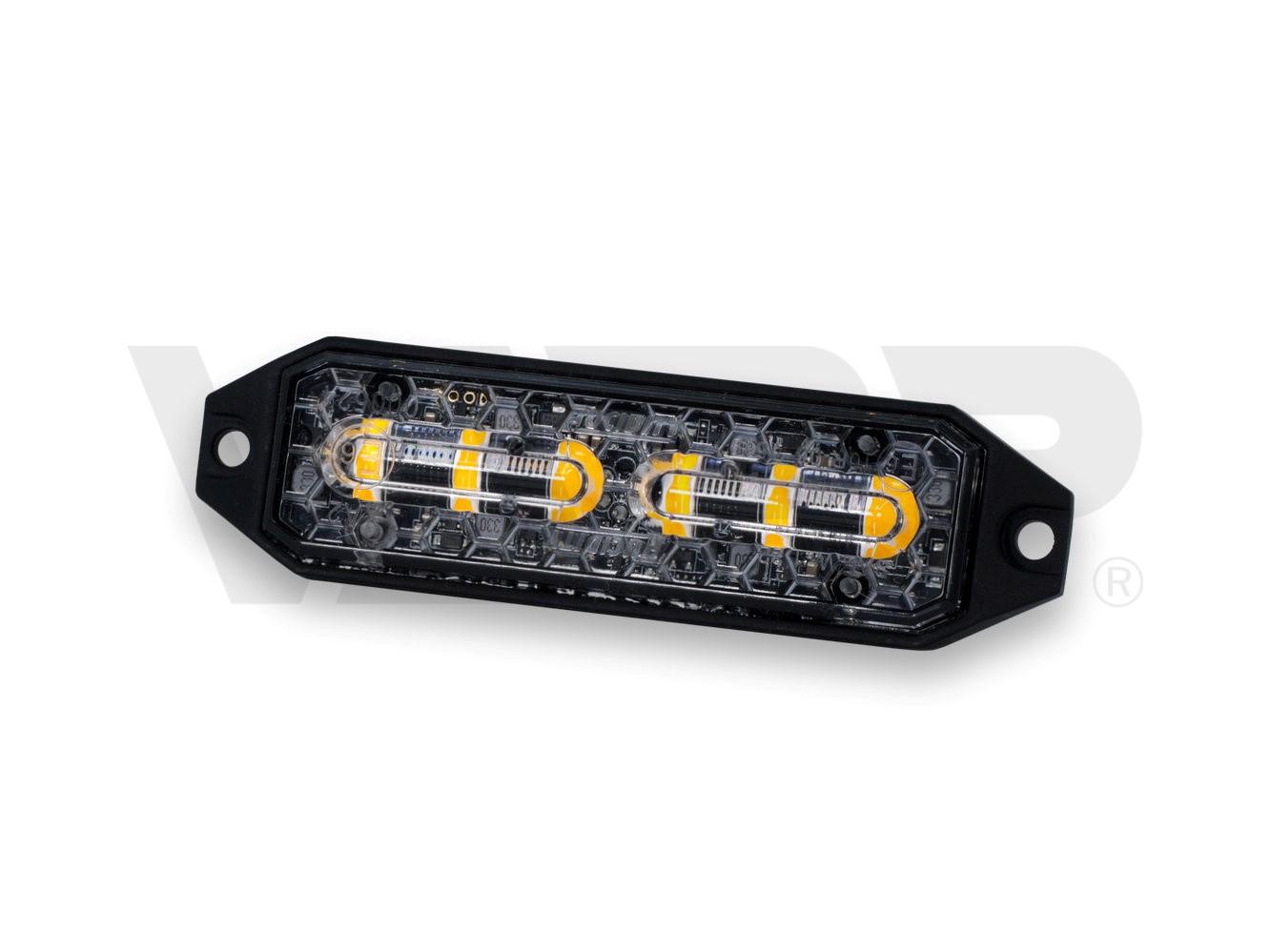

Výstražné zábleskové svietidlo Lucidity 93007, 6x led, oranžové, ploché

Zábleskové režimy

1 - Single 120 (R65)
2 - Double 120 (R65)
3 - Single (SAE)(CAT13)
4 - Double (SAE)
5 - Quad (SAE)
6 - Single fast
7 - Double fast
8 - Quad fast
9 - Quad continue

10 - Combo
11 - Split single
12- Split double
13 - Split quad
14 - Split single fast
15 - Split quad fast
16 - Split single turbo
17 - Split double turbo
18 - Split combo

19 - Random
20 - Running 1
21 - Running 2
22 - Running 3
23 - Running 4
24 - Running combo
25 - Steady half flash
26 - Steady burn

Alternatívne režimy pri zmene smeru/brzdenia

1 - Right 1
2 - Right 2

3 - Left 1
4 - Left 2

5 - Steady burn
6 - R148 right
7 - R148 left

Zmena zábleskového režimu

Na krátky okamžik propojte modrý vodič s plus pólom napájania (červený vodič). Režim zábleskov sa prepne na ďalší v poradí. Po odpojení napájania si svietidlo pamätá posledný aktívny zábleskový režim a po pripojení napájania sa do neho prepne automaticky. Na prepnutie do východzieho 1. zábleskového režimu Single 120 (R65) pripojte modrý vodič na plus pól napájania na dobu 3 až 5 sekúnd.

Synchronizácia

Prepojte modré vodiče všetkých svietidiel v skupine. Všetky svietidlá sa nastavia na rovnaký režim zábleskov. Záblesky budú synchronizované – nebudú se rozchádzať časy rozsvietenia a zhasnutia.

Súčasné alebo striedavé záblesky

Modrý vodič pripojte na dobu 7 sekúnd k plus pólu napájania, čím sa aktivuje režim zoskupenia. Pre aktiváciu režimu zoskupenia pripojte modrý vodič na dobu 7 sekúnd ku kladnému pólu napájania. LED diódy skupiny svetiel 1 bliknú 1x. Kvôli zmene čísla skupiny na 2 pripojte krátko modrý vodič na plus pól napájania. LED diódy bliknú dvakrát. Svetlá v rovnakej skupine blikajú vždy súčasne. Svetlá v druhej skupine blikajú vždy striedavo so svetlami v prvej skupine. Režim nastavenia skupín je možné opustiť odpojením napájania. Nastavenie sa uloží, zábleskový režim sa resetuje na 1 - Single 120 (R65) a režim zmeny smeru/brzdenia sa resetuje na 1 - Right 1. Následne je možné vykonať zmenu nastavenia režimov, ktorá potom zostane uložená aj po odpojení napájania.

Zníženie intenzity zábleskov

Pripojte biely vodič na plus pól napájania. Intenzita zábleskov sa zníži na 60 %. Neprerušované svietenie (Steady burn) má vždy zníženú intenzitu jasu.

Režim pri zmene smeru alebo brzdení

Pri brzdení alebo zmene smeru jazdy je možné dočasne zmeniť režim zábleskov na prednastavený alternatívny režim. Alternatívny režim zábleskov bude aktívny po dobu pripojenia zeleného vodiča k plus pólu napájania. Na zmenu alternatívneho režimu zábleskov pripojte na krátky čas modrý vodič k plus pólu napájania v momente, keď je alternatívny režim aktívny - zelený vodič je pripojený k plus pólu napájania. Alternatívny režim zábleskov sa prepne na ďalší v poradí. Pripojením modrého vodiča na plus pól napájania na 3 až 5 sekúnd v momente, keď je aktívny alternatívny režim, sa resetuje nastavenie alternatívneho režimu na výdhodzí alternatívny režim 1 (Right 1).  Ak sa synchronizuje viac svetiel a sú nastavené v zábleskovom režime 1 alebo 2, dochádza po aktivácii alternatívneho režimu zábleskov k zmene rýchlosti blikania.

UPOZORNENIE

• Nestáčajte dohromady MODRÝ, ZELENÝ a BIELY vodič. Svietidlo tak môže vykazovať dysfunkciu.
• Neinštalujte inde než na vozidlá. Počas svietenia/blikania sa nedotýkajte svietidiel - vysoká teplota môže spôsobiť popálenie.
• Nastavenie skupín svietidiel a nastavenie režimu zábleskov a alternativního režimu na zmenu smeru jazdy/brzdenia urobte ešte pred inštaláciou svietidiel.
• Pri použití dynamických alternatívnych režimov Right 1, Right 2, Left 1 a Left 2 pripojte zelený vodič k prepínaču smerových svetiel automobilu, kde je po zopnutí neprerušované napätie. Nepripájajte zelený vodič priamo na vodiče smerových svietidiel, kde dochádza k prerušovaniu napájania - dynamický efekt by nefungoval plynule.
• V režime Steady burn, R148 right a R148 left možno prepojiť vodiče smerových svietidiel automobilu priamo.
• Vezmite na vedomie, že režim Steady burn nevyužíva plný jas svietidiel, aby nedochádzalo k prehrievaniu zariadenia.
