Ťažná spojka AL-KO AK 161, 1600 kg, 50/45/35 mm, H12V12 +SoftDock

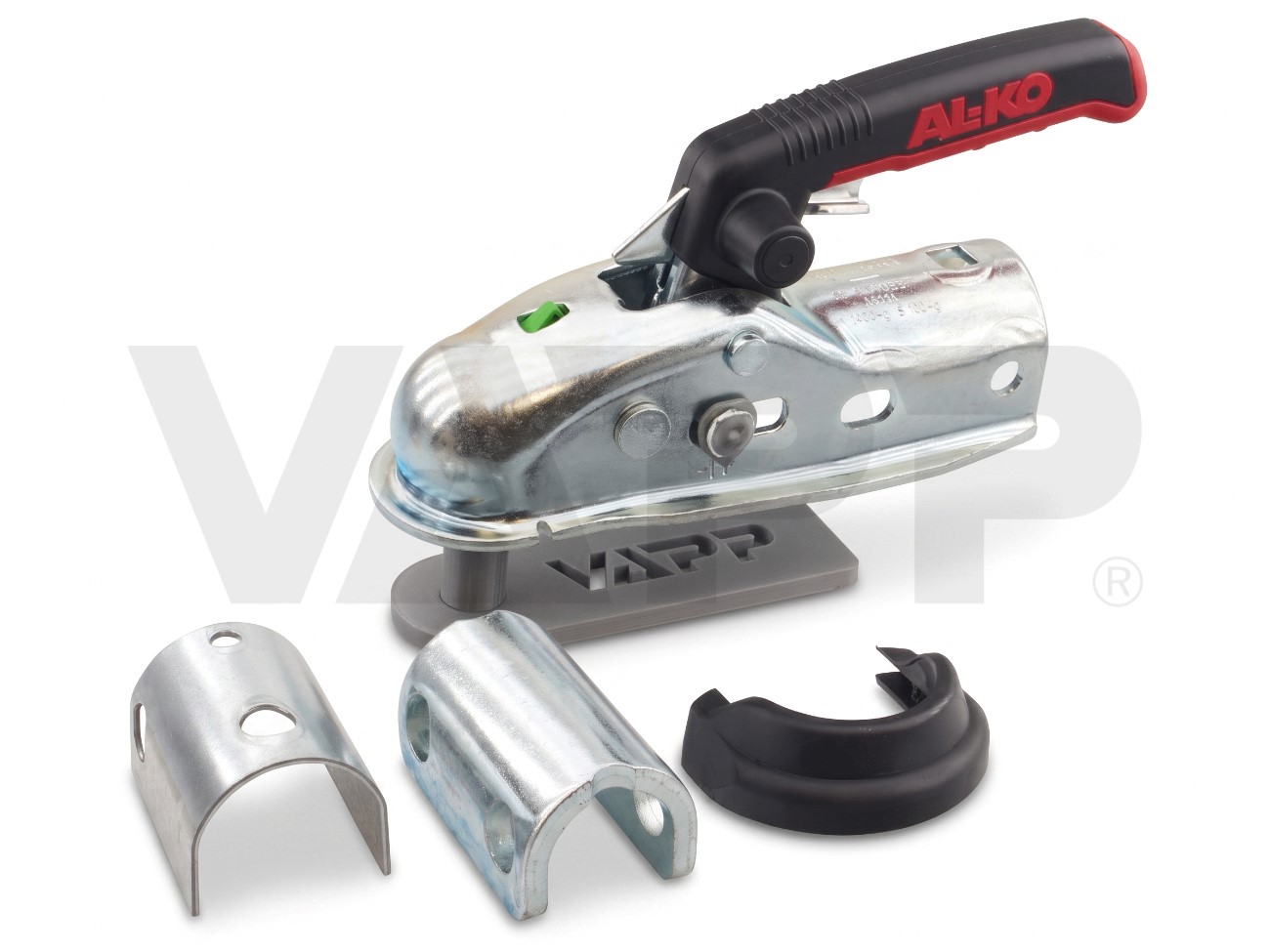

Súprava ťažnej spojky AL-KO AK 161 na ťažnú rúrku s priemerom 50 mm, gumovou krytkou Soft Dock a dištančnými vložkami na montáž na ťažné rúrky s priemerom 35 a 45 mm.

Ťažná guľová spojka (prípojný kĺb) AL-KO 161 nahrádza starší typ AK 160. Je určená na montáž na nájazdové brzdy do 1600 kg s priemerom ťažnej rúrky 50 mm a vŕtaním na horizontálne umiestnené upevňovacie skrutky. Vďaka priloženým dištančným vložkám je možné ju namontovať aj na ťažnú rúrku s priemom 45 alebo 35 mm. Spojka sa bežne upevňuje dvomi horizontálne umiestnenými skrutkami (nie sú sú súčasťou dodávky, na prianie dodávame samostatne). V zadnej časti ťažnej spojky je tiež otvor na vertikálne umiestnenú skrutku, ktorý umožňuje použiť ju aj na nájazdových brzdách s upevňvacími skrutkami umiestnenými krížom.

Maximálne povolené zvislé zaťaženie spojky je 120 kg a je určená na prívesy vybavené nájazdovou brzdou do najvyššej povolenej/technicky prípustnej hmotnosti prívesu 1600 kg.

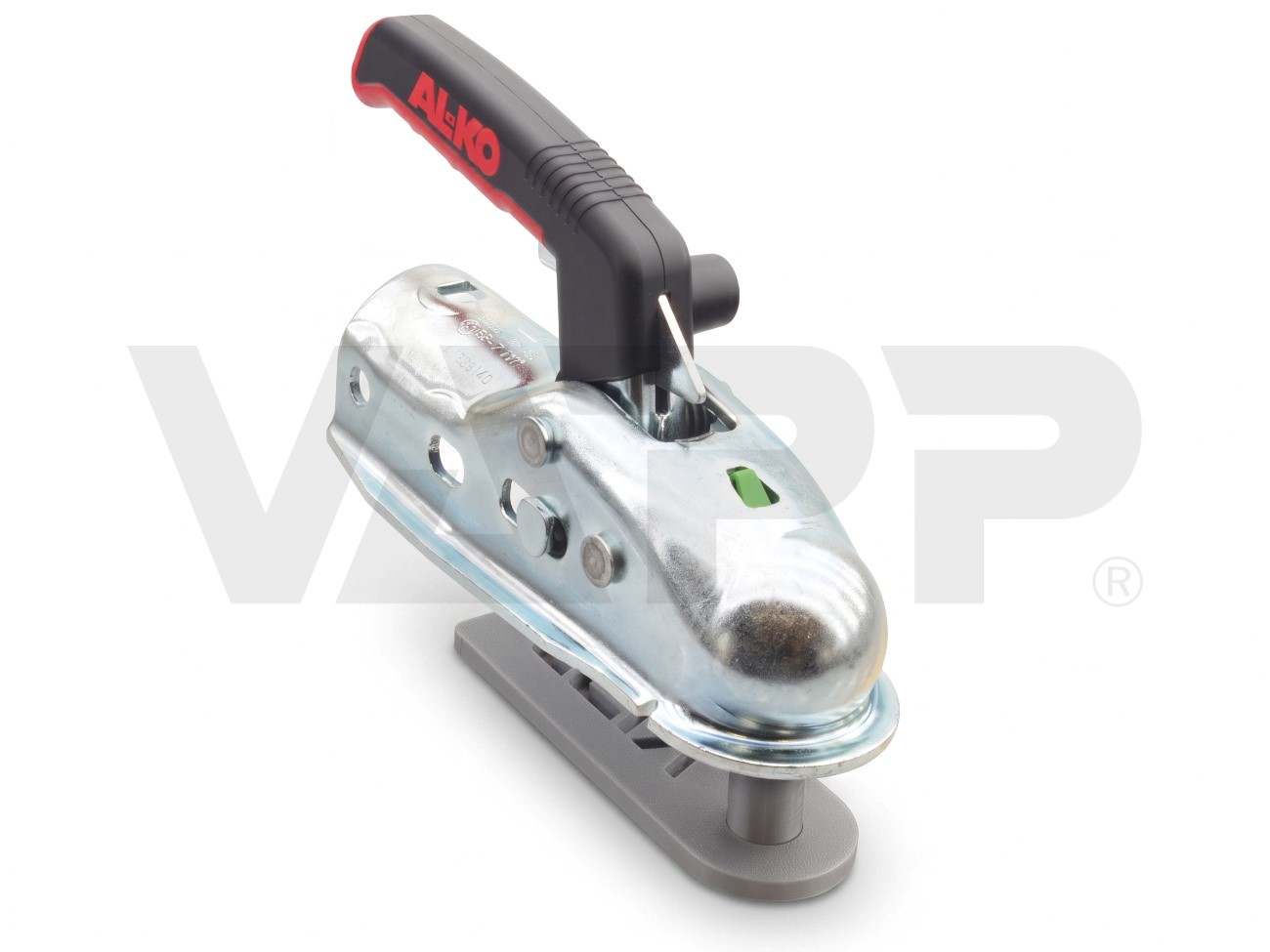

Ťažná spojka je vybavená indikátorom správneho pripojenia. V prípade odpojeného alebo nesprávne pripojeného kĺbu je zelený plastový indikátor zapadnutý do kovového lôžka na hlave ťažnej spojky a nie je vidieť. Zároveň je viditeľný červený prúžok na zadnej strane rukoväti. Pri správnom pripojení sa vysunie indikátor z kovového lôžka smerom hore a zostane vo vysunutej polohe tak, že je zreteľne viditeľný. Pri tom sa páka sklopí do zatvorenej polohy a červený prúžok na jej zadnej strane sa skryje.

Na pravej bočnej strane spojky nájdete indikátor miery opotrebovania. Po pripojení ťažnej spojky je možné veľmi rýchlo posúdiť mieru opotrebovania kĺbového spojenia a s tým spojené riziká. Indikátor miery opotrebovania je rozdelený na dve časti - jedna je označená znamienkom "+" a druhá znamienkom "-". Po pripojení neopotrebovanej ťažnej spojky na neopotrebovaný guľový záves sa jazdec indikátora nachádza v poli so znamienkom "+".  Postupným opotrebovaním dosadacích plôch kĺbu dochádza k postupnému presúvaniu ukazovateľa indikátora. Ak je po pripojení kĺbu na ťažnú guľu ukazovateľ indikátora v políčku so znamienkom "-", je nutné vymeniť ťažnú spojku za novú. POZOR! Ak máte na vozidle nadmerne opotrebovanú ťažnú guľu, nebude sa ukazovateľ nachádzať v poli "+" ani po pripojení novej ťažnej spojky a existuje reálne riziko rozpojenia počas jazdy!

• Oproti staršiemu typu AK 160 je táto ťažná spojka tiež vybavená rukoväťou z mäkkého plastu a prišmykovou ochranou.
• Na rukoväti sa tiež nachádza aj stláčacia spojky zabraňujúca samovoľnému alebo nechcenému otvoreniu ťažnej spojky.
• Dodávané s gumovou krytkou Soft Dock na ochranu ťažného vozidla pred poškriabaním pri drobných kolíziách počas manipulácie s prívesom a dvomi dištančnými vložkami na montáž na ťažné rúrky s priemerom 35 alebo 45 mm.

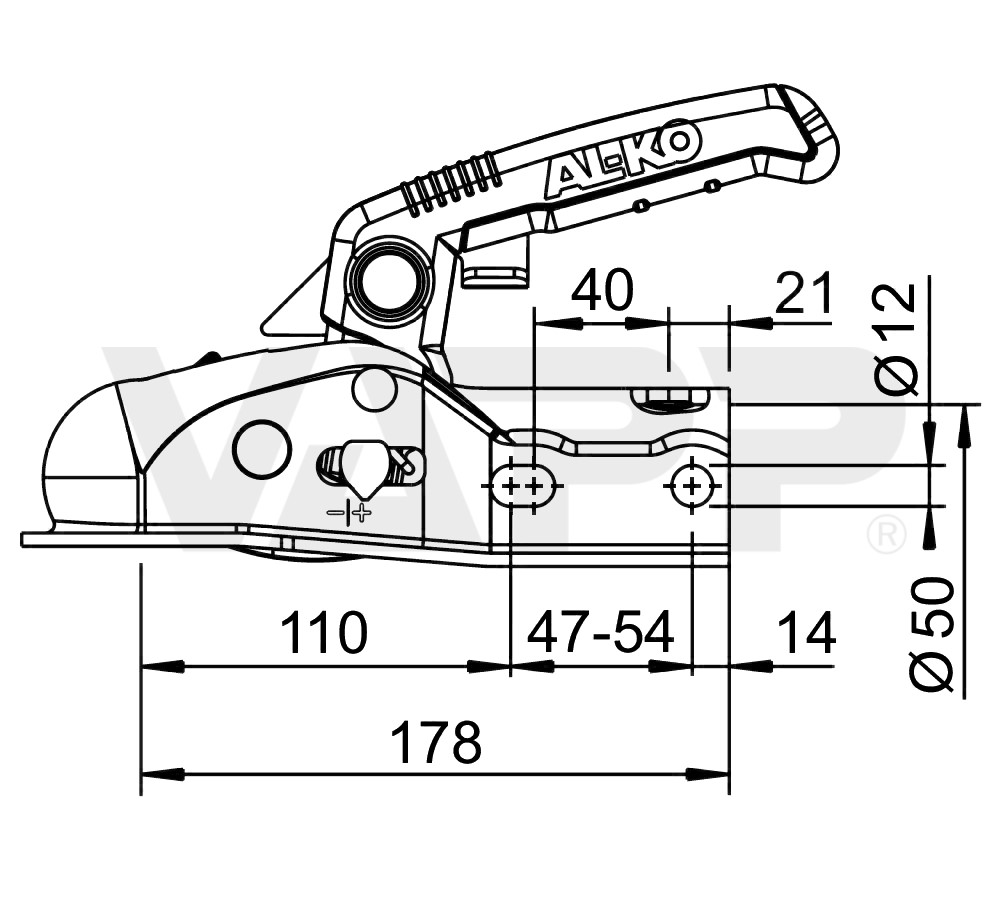

• Rozstup bočných montážnych otvorov je 47 - 54 mm.
• Rozstup otvorov na montáž 1x vertikálnou a 1x horizontálnou skrutkou je 40 mm.

Obsah balenia:

• 1x ťažná spojka AK 161
• 1x gumová krytka AL-KO Soft Dock
• 1x dištančná vložka na montáž na rúrku s priemerom 45 mm
• 1x dištančná vložka na montáž na rúrku s priemerom 35 mm

||| Kompatibilné s ETI: 807052, 807053, 807060, 807068, 807073, 807074, 807076, 807088, 807100, 807105, 807110, 807128 |||
