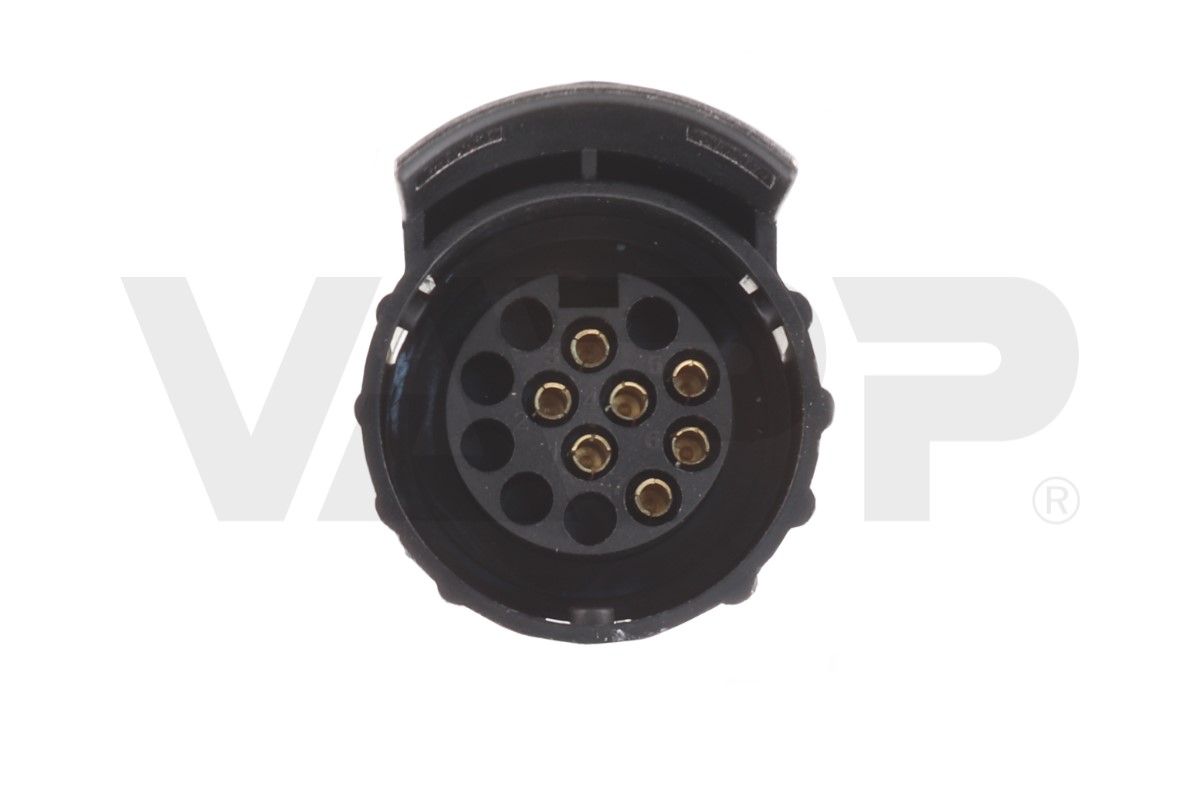

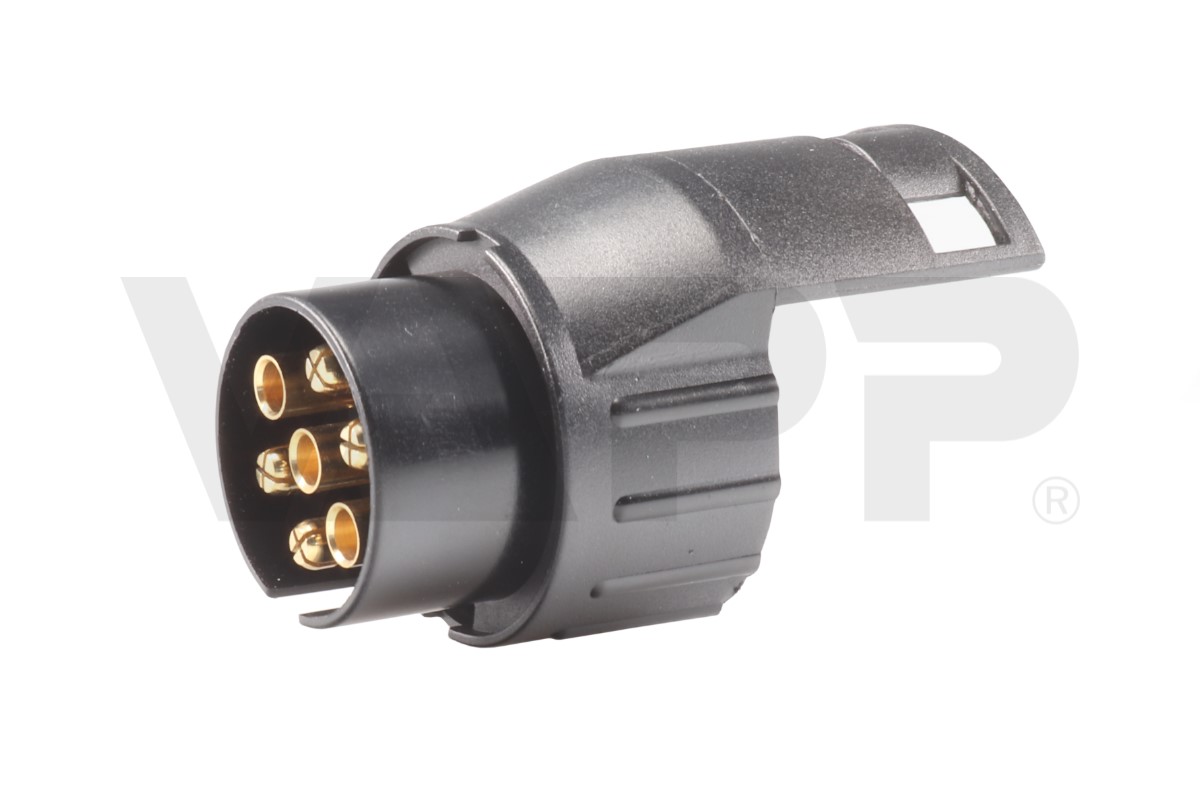

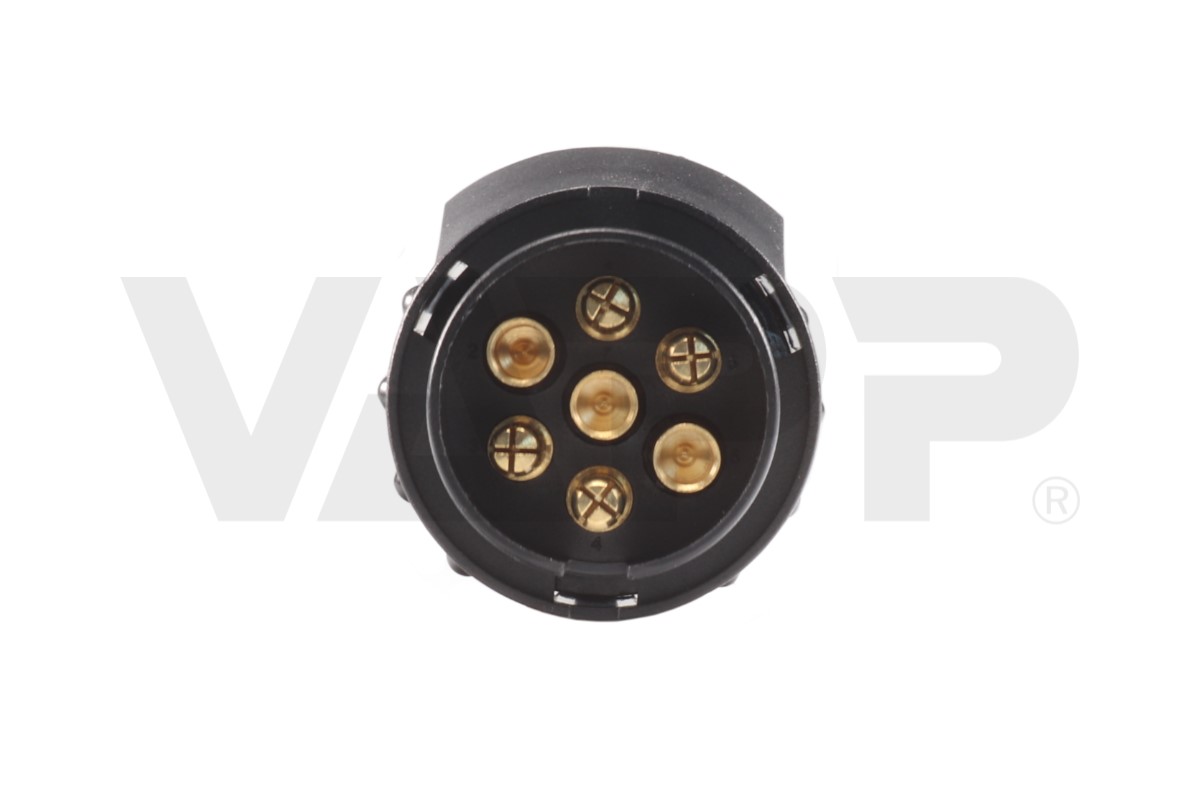

Redukcia zásuvky 7>13 pólov (obrátená) VAPP

Redukcia slúži na pripojenie prívesu s 13-pólovou zástrčkou – vidlicou (ISO 11446) do štandardnej sedempólovej 12V zásuvky (ISO 1724) ťažného automobilu. Krátke vyhotovenie redukcie nepredlžuje zbytočne spoj. Redukciu je možné nechať trvalo nasadenú na zástrčke prívesu a zložiť ju iba v prípade potreby.

• Redukcia vykonáva všetky funkcie vyvedené do sedempólovej zástrčky automobilu – ľavý a pravý blinker, ľavé a pravé koncové svetlo, brzdové svetlá, hmlovku a kostru.
• Ak je príves s 13-pólovou zástrčkou (vidlicou) vybavený spiatočkou, nie je možné ju cez redukciu rozsvietiť, pretože v štandardnom predpisovom zapojení nie je v 7-pólovom vyhotovení zásuvky na aute na spiatočku už voľný kontakt.
• Podobne redukcia nevykonáva ďalšie funkcie, ktoré môžu byť na prívese s 13-pólovou vidlicou zapojené (trvalé napájanie spotrebičov, nabíjanie batérie a pod.)
• Zapojené vstupy – výstupy:

1 – ľavý blinker

2 – hmlovka

3 – kostra

4 – pravý blinker

5 – pravé koncové svetlo

6 – brzdové svetlá

7 – ľavé koncové svetlo
