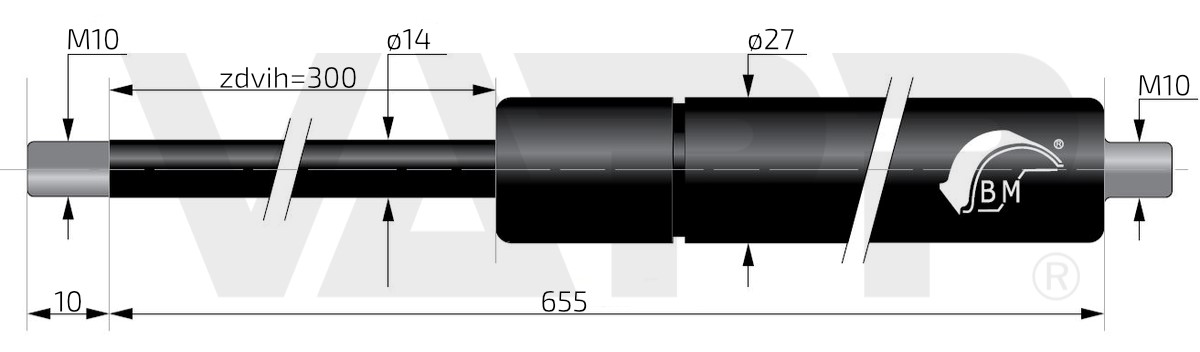

Plynová vzpera Berthold Marx 655 mm, 14/27 M10

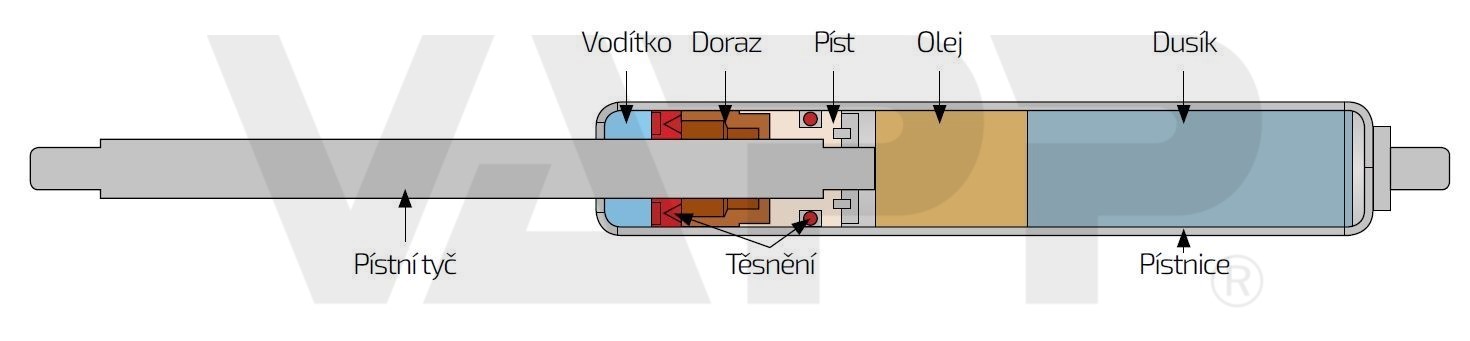

Plynová vzpera zn. Berthold Marx sa skladá z piestnej tyče a valca naplneného mazivom a stlačeným dusíkom. Pri zatlačení piestnej tyče do valca dochádza k stláčaniu dusíka, čím vzniká sila, ktorou sa následne piestna tyč z valca vysúva von. Plynová vzpera je na oboch koncoch zakončená závitom. Na závit je možné naskrutkovať široké spektrum koncoviek a príslušenstva, ako sú upevňovacie oká, guľové kĺby atď. pozri súvisiace produkty.  Piestna tyč je vyrobená z ocele C35 a upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST342-BK a lakované čiernou epoxidovou farbou.

Odporúčaná montáž:
Plynové vzpery sa obvykle montujú piestnou tyčou (užším koncom) dolu pri dodržaní minimálneho sklonu 15 stupňov. Pri inom spôsobe montáže môže dojsť k tomu, že piest vrátane tesnenia nebude správne mazaný olejovou náplňou umiestnenou v hlavnej komore, a tým sa radikálne zníži inak vysoká životnosť plynovej vzpery. Je preto nutné zaistiť, aby bol piest v kľudovej polohe zaliaty olejovou náplňou.

POZOR! Pri trvalom otočení vzpery piestnej tyče (užším koncom) hore, dochádza k preliatiu olejovej náplne v hlavnej komore plynovej vzpery na opačnú stranu, ako je piest, a ten potom nie je premazaný.

• Prevádzková teplota: -30°C až 80°C
• Referenčná teplota: 20°C
• Odchýlka výsuvnej sily v závislosti na teplote: 1% /3°C

Tolerancia pri tlakovaní plynových vzpier:

• sila vzpery 50-250N = tolerancia +/-20N
• sila vzpery 250-750N = tolerancia +/-30N
• sila vzpery 750+N = tolerancia +/-40N
