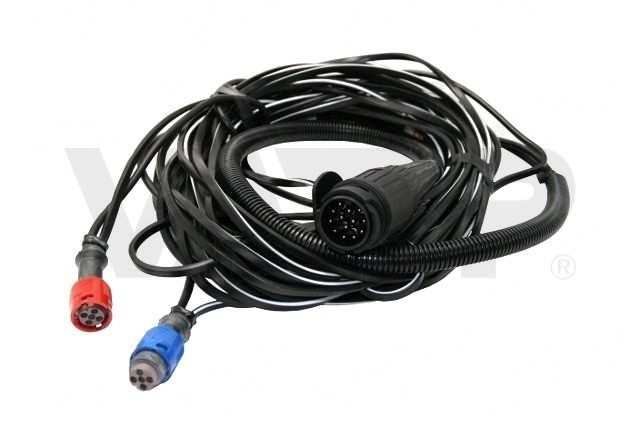

Kabeláž 6,9 m/13-pól. zástrčka, s prednými vývodmi QS150, baj5, Jokon
Kompletná kabeláž k prívesom, ktorá výrazne uľahčí montáž elektroinštalácie.

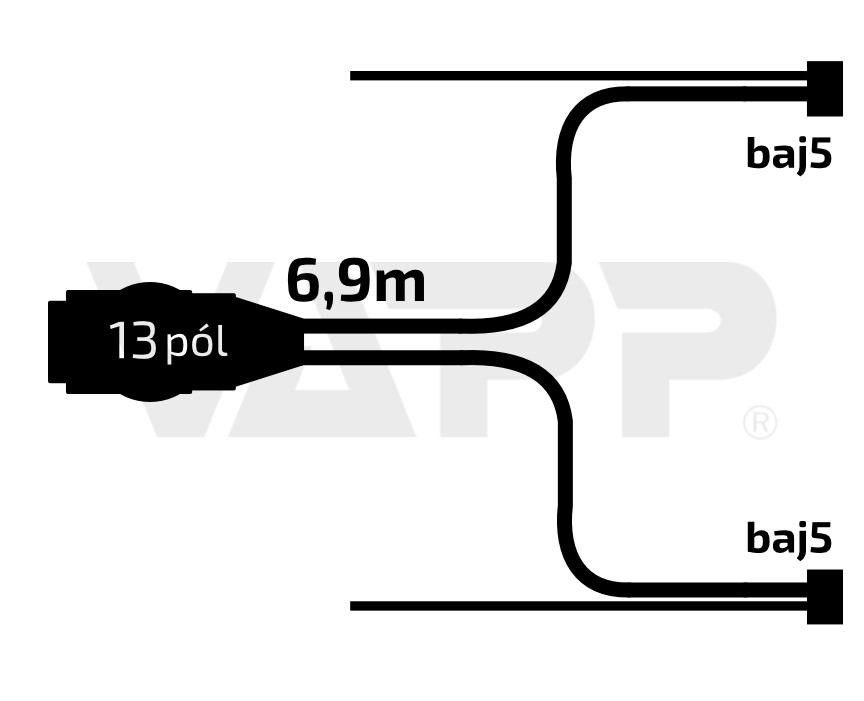

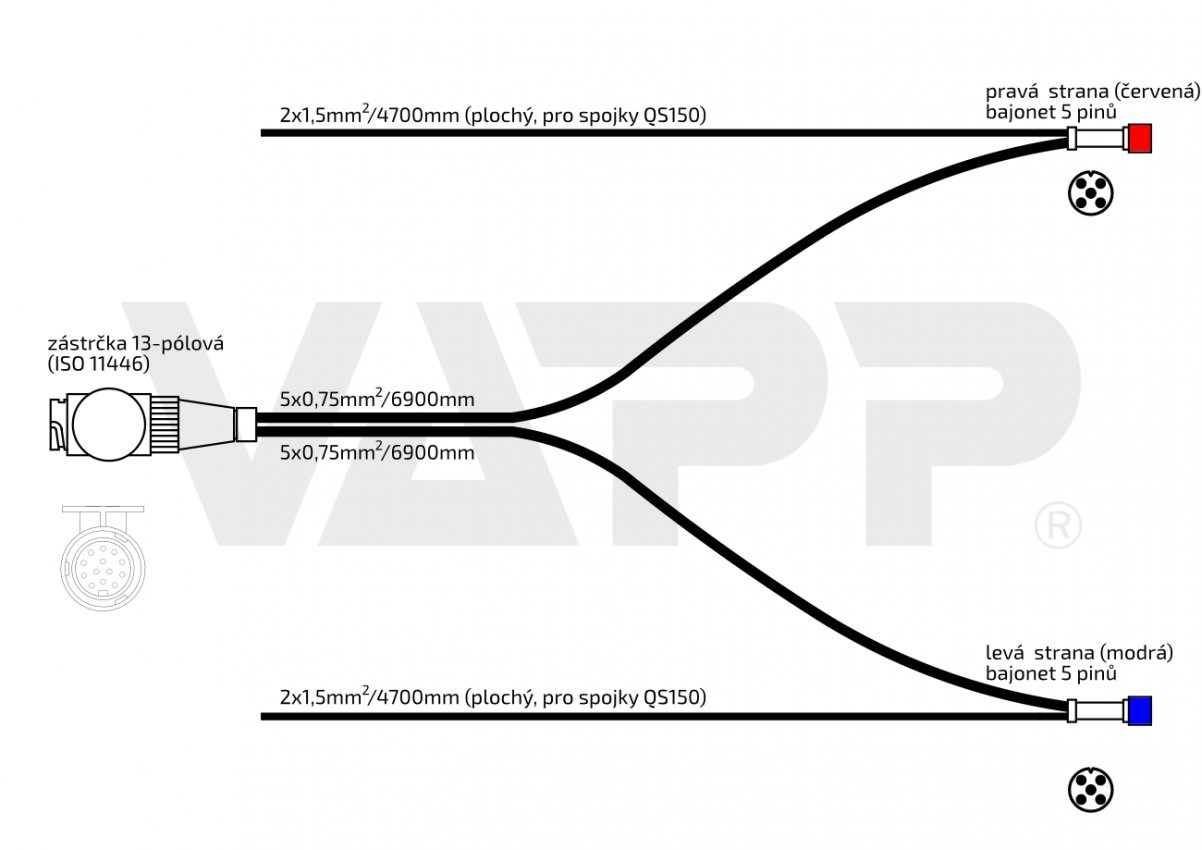

- Z trinásť pólovej zástrčky vedú dve vetvy päťžilových káblov 5 x 0,75 mm2 (ľavá a pravá) s dĺžkou 6900 mm.
- Obidve vetvy sú zakončené 5-pinovými bajometmi Jokon (modrým na ľavej strane a červeným na pravej), ktoré umožnia jednoduché a rýchle pripojenie kompatibilných svietidiel, napr. Jokon typ 830.

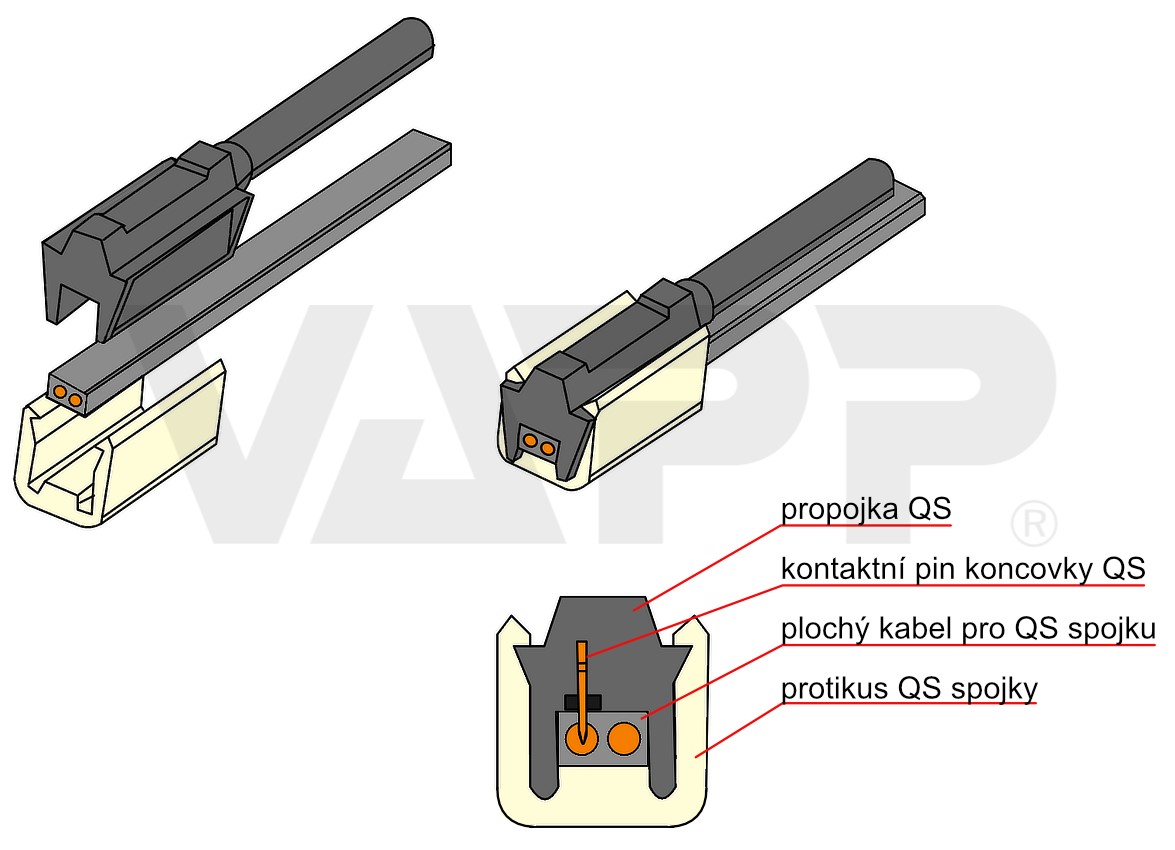

- Z každého bajonetu ďalej vedie dvojžilový plochý kábel 2 x 1,5 mm2 s dĺžkou 4700 mm, na ktorý je možné pomocou spojok SNAP-IN namontovať predné, bočné či doplnkové obrysové svetlá.
- Ľavý zadný bajonet. konektor: päťpólový (blinker, brzda, koncové, hmlovka, kostra), farba modrá.
- Pravý zadný bajonet. konektor: päťpólový (blinker, brzda, koncové, cúvačka, kostra), farba červená.
| ROZSAH | |
| dĺžka zástrčka -> bajonet (m) | 6,9 |
| dĺžka predných vývodov (m) | 4,7 |
| výrobca | Jokon |
| typ zástrčky | 13-pólová (ISO 11446) |
| bajonety | 2x 5-pólový bajonet |
| predné vývody | áno |
| typ predných vývodov | plochý kábel 2x1,5mm2 (na spojky QS150) |
| ROZSAH | |
| dĺžka zástrčka -> bajonet (m) | 6,9 |
| dĺžka predných vývodov (m) | 4,7 |
| výrobca | Jokon |
| typ zástrčky | 13-pólová (ISO 11446) |
| bajonety | 2x 5-pólový bajonet |
| predné vývody | áno |
| typ predných vývodov | plochý kábel 2x1,5mm2 (na spojky QS150) |
Dobrý den, půjde tato kabeláž napojit formou Plug/Play na zadní sdružené svítilny Fristom FT-270 sdružená LED 12V, L-BL/BR/KO/ML, int. kontrolbox, baj5, IP68 ?? Půl dne se to tu snažím rozluštit, ale nejsem z toho vůbec moudrý. Děkuji za radu. s pozdravem l.Kertész
Dobrý den, ano, 5 pinové bajonety Jokon a Fristom jsou kompatibilní po mechanické stránce i elektrickým zapojením. Stačí tedy nasadit a bude svítit. Jediné, co je nutné řešit, jsou přední vývody podle typu předních světel. Ty se propojí buď spojkou QS150, pokud jí je přední světlo vybavené nebo má vyvedený plochý kabel pro svojky QS75 nebo QS150 (dokoupí se dle potřeby redukční nebo oboustranná spojka QS75-150 nebo QS150-150) nebo je lze zavést až do světla a po odizolování konců na ně lze zatisknozt např. běžné ploché autokonektory Faston. Pouze pozor na polaritu, pokud mají přední světla ukostřený jeden pól. Případně lze použít propojovací kabel s koncovkou QS150. Pokud si s výměnou elektroinstalace nebudete vědět rady, můžete s důvěrou využít služeb našeho servisu.
