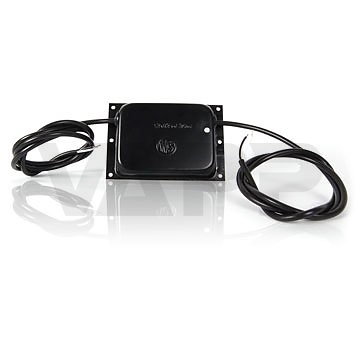

Jednokanálová záťaž k LED svietidlám, 12/24V

Prívesové LED diódové svetlá majú oproti žiarovkovým lampám výrazne nižší prúdový odber vďaka modernej LED technológii. To však môže predstavovať problém pre kontrolné obvody osvetlenia prívesu niektorých automobilov. Ak sú kontrolné obvody ťažného automobilu nastavené na žiarovkové osvetlenie prívesu, detekujú pri pripojení LED svietidla s malým odberom chybu (ako keby bola napr. prasknutá žiarovka) a v niektorých prípadoch dokoca napájanie odpoja. Práve tieto situácie rieši prídavná záťaž k LED diódovým svietidlám.

Primárne je prídavná záťaž určená iba pre funkcie smerových svetiel (blinkrov), pretože väčšina dnes prevádzkovaných automobilov má aspoň jednoduchú indikáciu vadnej žiarovky blinkra napr. zvýšením frekvencie blikania kontrolky. Použitie prídavnej záťaže pre iné funkcie LED diódových svietidiel (brzdové svetlá, koncové svetlá, hmlovka, cúvačka) výrobca neodporúča, môže byť ale funkčná (s niektorými typmi vozidiel sme funkčnosť vyskúšali).

Teoreticky by bolo možné pre každú funkciu (ľavý blinker, pravý blinker, ľavé koncové svetlo, pravé koncové svetlo, brzdové svetlá, hmlovka, prípadne cúvačka) použiť jednu prídavnú záťaž. Odporúčané riešenie ale spočíva v prednastavení kontrolných obvodov ťažného automobilu na LED osvetlenie prívesu v autorizovanom servise.

Parametre:

• • napätie: 12 / 24 V
  • spotreba: 26 W
  • teplotná poistka: 120 °C
  • rozmery: 130 x 90 x 20 mm
  • dĺžka káblov: 2 x 95 mm

Pokyny na použitie:

•  prídavnú záťaž je nutné montovať na povrch s plochou min. 400 cm2 s dobrou tepelnou vodivosťou
• prídavná záťaž nesmie byť namontovaná v blízkosti palivových nádrží a palivových rozvodov
• zariadenie je určené iba pre smerové LED svetlo a to aj napriek tomu, že môže spolupracovať so svetlami s inými funkciami
• ak nastane prehriatie vnútorných obvodov prídavnej záťaže, zariadenie sa automaticky odpojí a prestane pracovať; po poklese teploty sa funkcia zariadenia automaticky obnoví
• ak nastane porucha pripojeného LED smerového svietidla, zariadenie sa odpojí
• zariadenie automaticky detekuje a prispôsobuje sa napájaciemu napätiu 12 V alebo 24 V; prepnutie do režimu 24 V nastáva pri napätí od cca 18 V

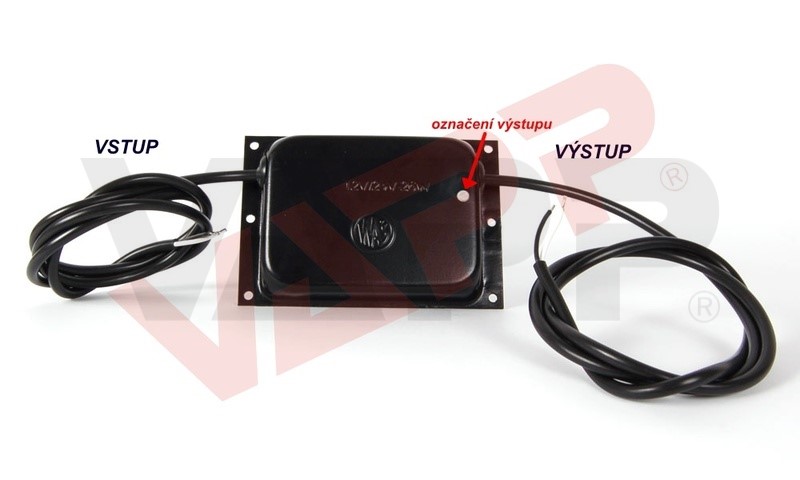

• farebné rozlíšenie vodičov na vstupe / výstupe: biely vodič – kostra, čierny vodič – plus pól
• prídavná záťaž sa pripája medzi prívod k smerovému svetlu a svetlo, t.j. prívod kabeláže je pripojený na vstup prídavnej záťaže a smerové LED svetlo je pripojené na výstupe prídavnej záťaže

Jednokanálové zariadenie je určené na pripojenie smerového LED diódového svetla na jednej strane prívesu. Na pripojenie LED diódových smerových svetiel na oboch stranách prívesu, je nutné použiť dve jednokanálové zariadenia alebo jedno dvojkanálové zariadenie.
